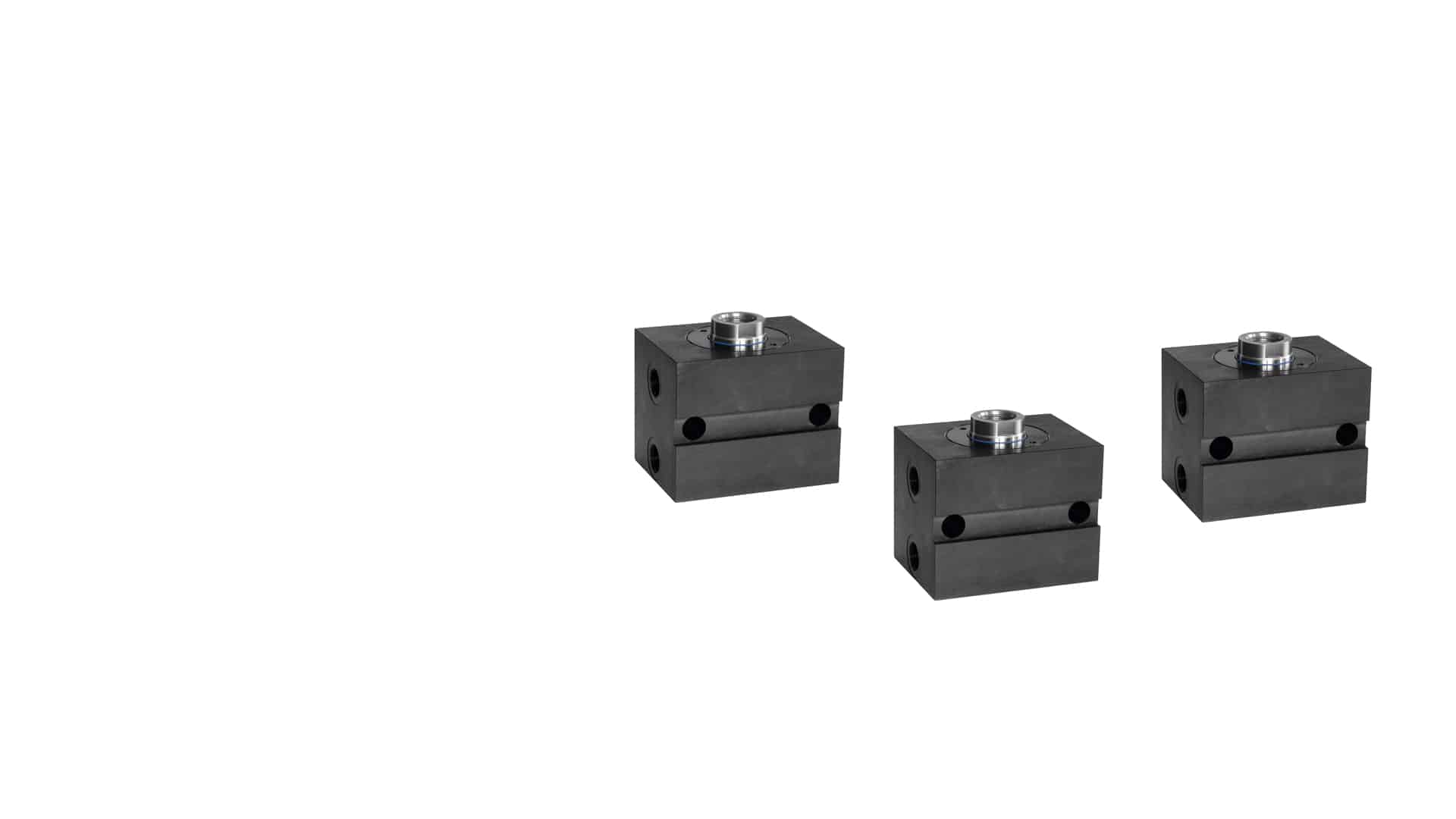

Blockzylinder aus Stahl mit Querbohrungen und breiter Quernut (Rohrgewindeanschluss)

Werfen Sie einen Blick auf unsere

Hydraulische Zug- und Druckzylinder

Blockzylinder Stahl, max. 500 bar (dw)

Blockzylinder aus Stahl mit Querbohrungen und breiter Quernut (Rohrgewindeanschluss)

Blockzylinder Stahl, max. 500 bar (dw)

mit Längs- und Querbohrungen (Rohrgewindeanschluss)

mit Querbohrungen und Quernut (Rohrgewindeanschluss)

mit Querbohrungen und breiter Quernut (Rohrgewindeanschluss)

mit Querbohrungen und Quernut (Flanschanschluss Breitseitig)

mit Querbohrungen und breiter Quernut (Flanschanschluss Breitseitig)

mit Längsbohrungen (Flanschanschluss Kolbenseitig)

mit Längsbohrungen (Flanschanschluss Stangenseitig)

Blockzylinder Alu, max. 350 bar (dw)

Zubehör Blockzylinder

Einschraubzylinder, max. 500 bar (ew/dw)

Spann- und Positionierzylinder, max. 500 bar doppeltwirkend (dw)

Blockzylinder Stahl

Aufgrund des modularen Aufbaus mit vielfältigen Befestigung- und Anschlussmöglichkeiten sind Blockzylinder preiswerte und universell einsetzbare Hydraulikzylinder. Mit einem Druckbereich von 500 bar bieten sie ein großes Kraftspektrum bei geringem Platzbedarf.

In der Stahlausführung stehen Ihnen sieben verschiedene Befestigungsmöglichkeiten, sowie drei Standardhubvarianten zur Verfügung.

Ihre Vorteile:

vielseitige Befestigung- und Anschlussmöglichkeiten
Großes Kraftspektrum bei geringem Platzbedarf
Sieben Befestigungsmöglichkeiten mit vier Standardhubvarianten
Sonderausführungen auf Anfrage

Ausführungen:

Typ 602: mit Rohrgewindeanschluss und 2 Querbohrungen und breiter Quernut

Dichtungen: NBR alternativ FKM

Typ 602 - mit Querbohrungen und breiter Quernut (Rohrgewindeanschluss)	016	025	032	040	050	063	080	100	125	160
Kolben ø (mm)	16	25	32	40	50	63	80	100	125	160
Stangen ø (mm)	10	16	20	25	32	40	50	63	80	100
Standardhub 1 (mm)	16	20	25	25	25	30	32	40	40	40
Standardhub 2 (mm)	50	50	50	50	50	-	-	-	-	-
Standardhub 3 (mm)	-	-	-	-	-	63	80	-	-	-
Standardhub 4 (mm)	100	100	100	100	100	100	-	100	100	100
Druckkraft in kN (je 100 bar)	2.0	4.9	8.0	12.6	19.6	31.2	50.3	78.6	122.7	201.0
Zugkraft in kN (je 100 bar)	1.2	2.9	4.9	7.7	11.6	18.6	30.6	47.4	72.4	122.5
Kolbeninnengewinde	M 6 x 12	M 10 x 15	M 12 x 15	M 16 x 25	M 20 x 30	M 27 x 40	M 30 x 40	M 42 x 60	M 48 x 70	M 56 x 80
Kolbenaussengewinde (Alternativ)	M 6	M 10	M 12	M 16	M 20	M 27	M 30	M 42	M 48	M 56
Maximaler Betriebsdruck (bar)	500	500	500	500	500	500	500	500	500	500

Download Typ 602: Ausführung mit Kolbeninnengewinde, Dichtung: NBR
