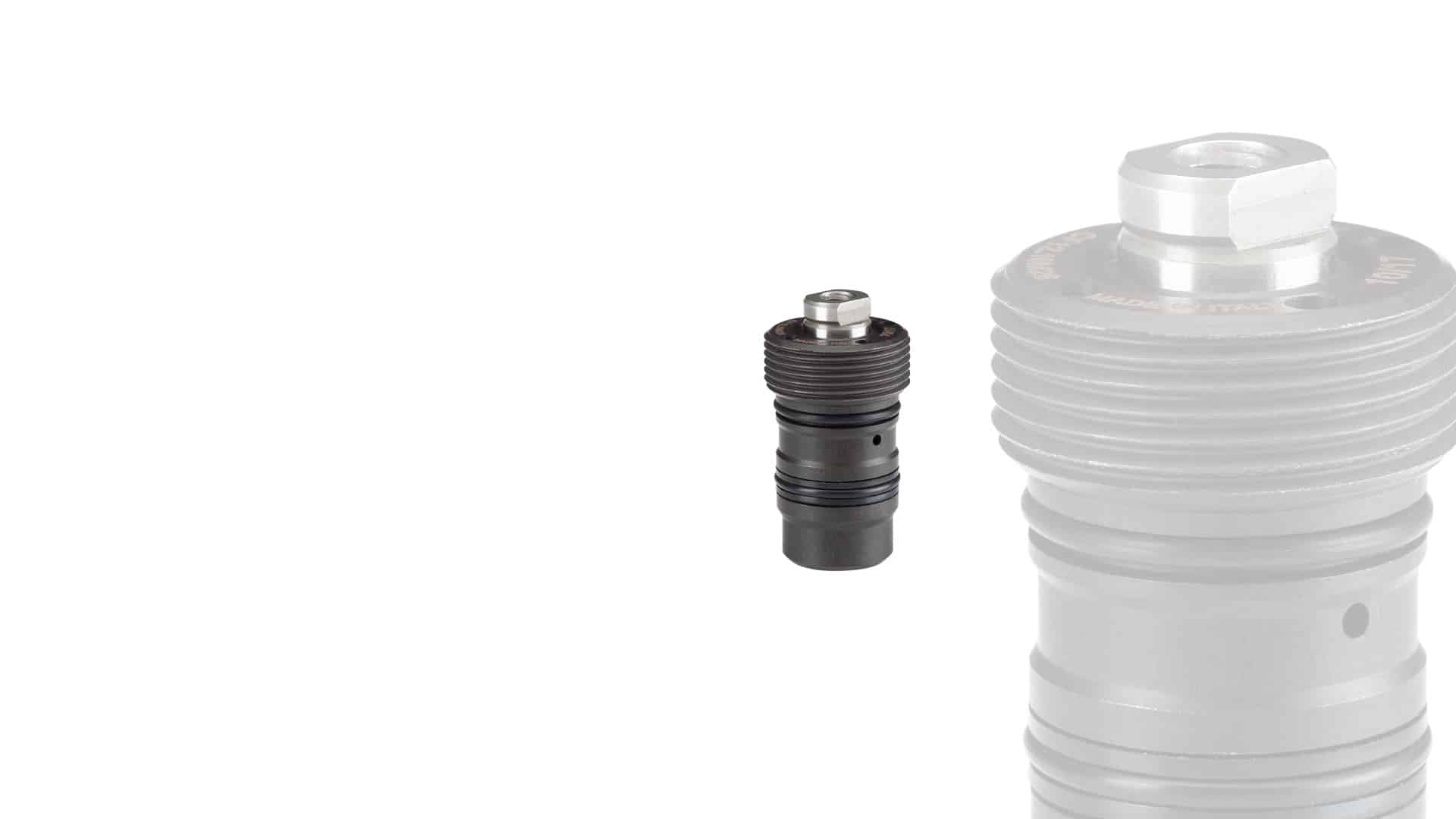

Einschraubzylinder doppelwirkend

Einschraubzylinder eignen sich insbesondere für den Einsatz im axiale Spannen von Werkstücken unter eingeschränkten Platzverhältnissen, gerade auch für kleine Werkstücke mit mehreren Spannpunkten. Sie bieten hohe Spannkräfte und eine perfekte Stabilität beim Spannvorgang. Alle doppeltwirkenden Modelle sind serienmäßig mit einem Abstreifer an der Kolbenstange versehen.

Ihre Vorteile bei doppelwirkenden Einschraubzylinder:

  • Besonders für den zuverlässigem Einsatz beim axiale Spannen geeignet
  • Große Kraft bei eingeschränkten Platzverhältnissen
  • Ideal für kleine Werkstücke mit mehreren Spannpunkten
  • Perfekte Stabilität beim Spannvorgang
  • Alle doppeltwirkenden Modelle werden serienmäßig mit einem Abstreifer an der Kolbenstange versehen

Erhältliche Bauformen der Einschraubzylinder:

  • Einsteckausführung

Bauform 2.4.2 Einschraubausfuehrung



Typ CF12.8M26CF12.16M26CF12.14M32CF12.18M32CF16.18M40CF16.30M40
Zylinderhub insgesamt (mm)81614181830
Stangendurchmesser (mm)121212121616
Einschraubgehäuse M26 x 1,5M26 x 1,6M32 x 1,5M32 x 1,6M40 x 1,5M40 x 1,6
Stange eingefahren, mit Innengewinde M6M6M6M7M8M9
Wirksame Kolbenfläche Spannen 1.771.773.143.146.166.16
Ölvolumen Spannen cm³1.42.84.42.811.118.5
Maximaler Betriebsdruck (bar)500500500500500500
DownloadCF 12.8M26CF12.16M26CF12.14M32CF12.18M32CF16.18M40CF16.30M40
Datenblatt
CAD – 3D
CAD – 3D

Hier geht es zum aktuellen Hydroblock Gesamtkatalog.

Selbstverständlich sind weitere Ausführungen möglich. Bitte kontaktieren Sie uns, wir erstellen Ihnen gerne ein individuelles Angebot:

  • Sonderhübe
  • Sondergehäuse
  • Viton Ausführung
