Krafthebelspanner, einfachwirkend, 200 bar

Mit ihrem sehr kurzem Hebel sind Krafthebelspanner äußerst kompakte Spannelemente die hohe Spannkräfte bei einem geringem Betriebsdruck erzeugen. Die kompakte Bauform erleichtert das Spannen unter extrem eingeschränkten Platzverhältnissen. In der Ruhestellung ist der Spannarm außerhalb des Be- und Entladebereich.

Ihre Vorteile:

  • Kompakte Bauweise, sehr kurze Hebel = geringer Platzbedarf
  • Hohe Spannkräfte bei geringem Druck
  • Großer Öffnungswinkel vom Hebel, Spannarm ist außerhalb des Be- und Entladebereichs

Erhältliche Bauformen:

  • Einschraubausführung

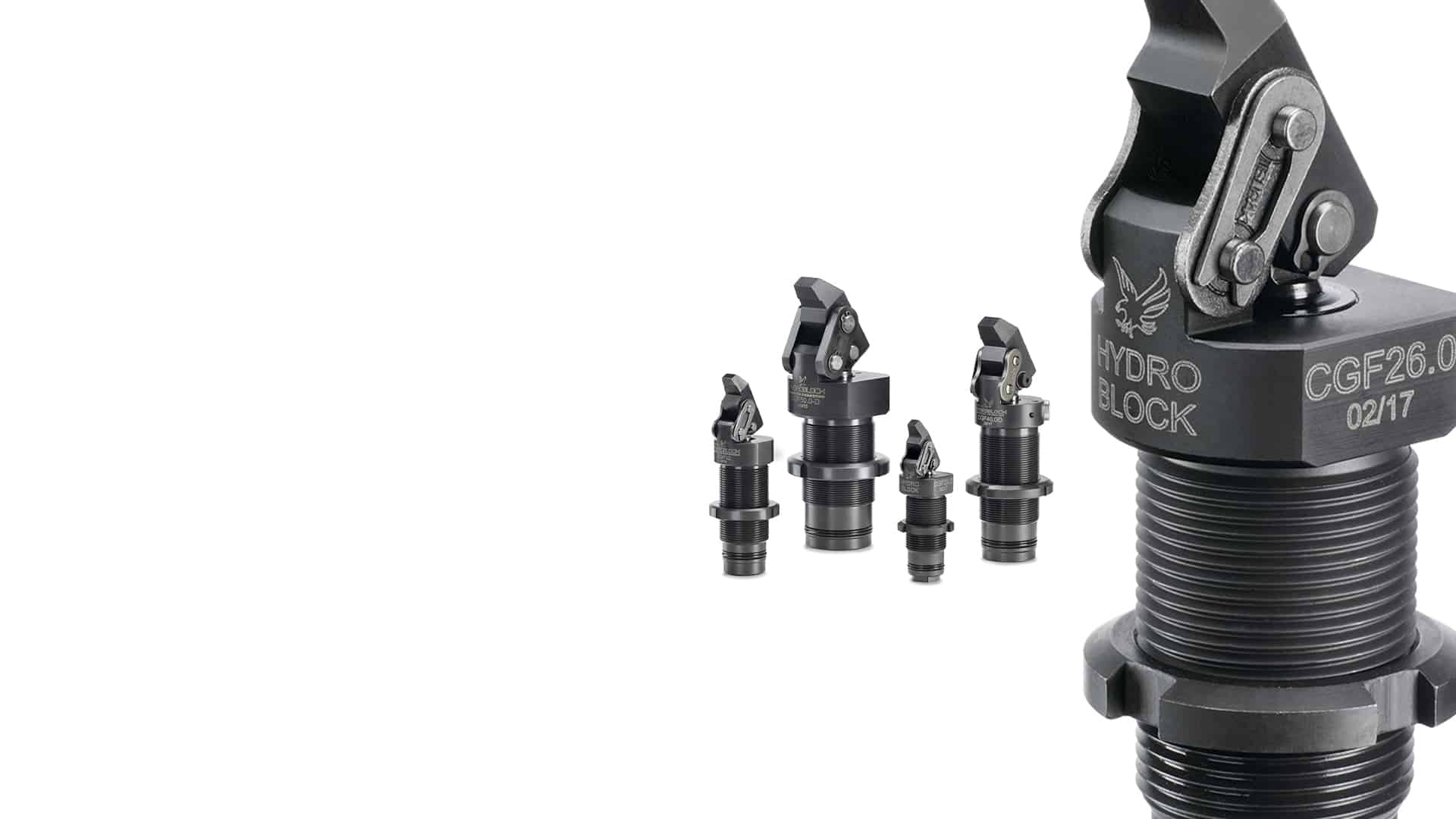

Krafthebelspanner Einschraub
1.2.1. 5. Diagramm V03
Typ CG8.220CS CG10.200CS CG12.200CS 12.200CS CGF32.0SCGF40.0SCGF50.0S
Stangendurchmesser (mm)810128101220
max. Betriebsdruck (bar) 200200200200200200200
Kolbenfläche Spannen (cm²)1.543.144.911.543.144.919.08
Zylinderhub (mm)141719.514151924.5
Gehäusegröße Ø (mm)232837M26x1,5M32x1,5M40x1,5M50x1,5
Flanschgröße (mm) 33 x 3539 x 4049 x 49 Ø 34 Ø 38 Ø 46 Ø 69
DownloadCGF26.0CGF32.0 CGF40.0 CGF50.0
Datenblatt
CAD – 2D
CAD – 3D

Hier geht es zum aktuellen Hydroblock Gesamtkatalog.

Selbstverständlich sind weitere Ausführungen möglich. Bitte kontaktieren Sie uns, wir erstellen Ihnen gerne ein individuelles Angebot:

  • Sonderhübe
  • Sonderspannarme
  • Sondergehäuse
  • Stromregelventil für Steuerung der Spannabfolge
  • Viton Ausfürung
  • Metallabstreifer
  • elektronische oder pneumatische Positionsabfrage
