Schwenkspanner mit prismatischer Führung

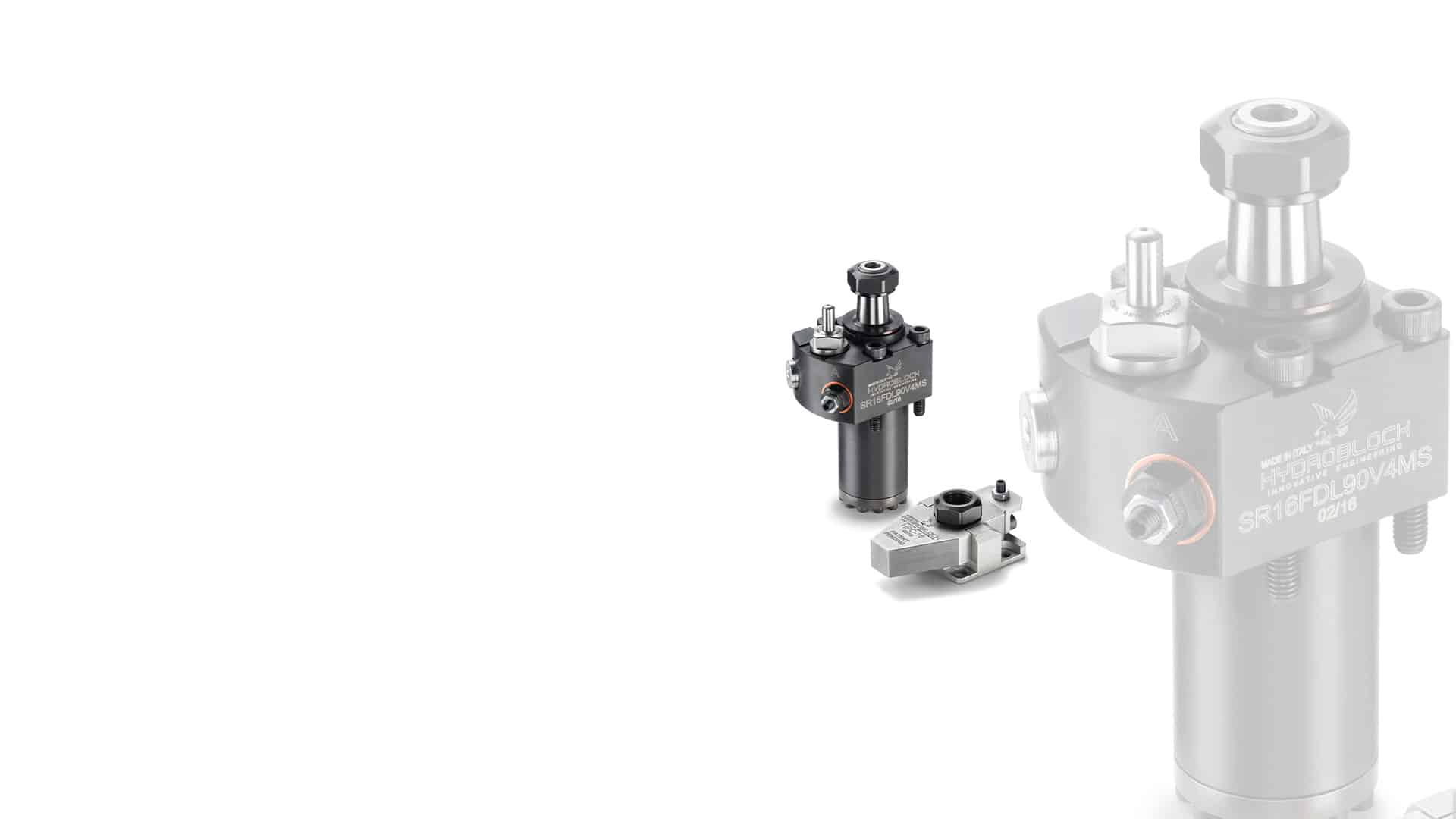

Alle Schwenkspanner mit Kompensationssystem können zusätzlich mit dem HPC Prismenführung ausgerüstet werden. Sie verhindert ein Aufbäumen, sowie das Verdrehen der Kolbenstange während des Spannvorganges. Das Spanneisen selber biegt sich nur minimal durch, der Spannhub erfolgt somit absolut linear. Der wesentliche Vorteil: Quer- und Schubkräfte auf das Werkstück werden weitgehend vermieden.
Ihre Vorteile:
- Hohe Bearbeitungsqualität
- Präzise Einhaltung engster Toleranzen
- Sehr geringe Quer- oder Schubkräfte
auf das Werkstück - Keine Durchbiegung des Schwenkspanners
- 8 % mehr Spannkraft gegenüber dem
Schwenkspanner mit Kompensationssystem - Verdrehgesichertes Spanneisen
- Einfache, präzise Montage des Spannarms
- Indexierungsnut nicht notwendig
Erhältliche Bauformen:
- F / HPC= Flansch oben mit Prismenführung
-
C / HPC= Einsteckausführung mit Prismenführung
 |
 |
|
Standardschwenkwinkel:
0°- 45° – 60° – 90° (Rechts/Links)
* Die Spannarmlänge kann bei dem HPC System um 8% überschritten werden.
Hier geht es zum aktuellen Hydroblock Gesamtkatalog.
Selbstverständlich sind weitere Ausführungen möglich. Bitte kontaktieren Sie uns, wir erstellen Ihnen gerne ein individuelles Angebot:
- Einfachwirkend
- Sonderschwenkwinkel
- Sonderhübe
- Sondergehäuse
- Stromregelventil für Steuerung der Spannabfolge
- Viton Ausführung
- Metallabstreifer
- elektronischer oder pneumatischer Positionsabfrage
- Rückschlagventil integriert für eine zusätzliche Verriegelung des Schwenkspanner
